Átlagkártya - Xbar Chart
Minitab: Stat > Control Charts > Variables Charts for Subgroups > Xbar
Projekt (Project):
Project
Projektvezető (Project Leader):
Dátum (Date):
2009.06.22.

Bement (Input)
Változó leírása (Variable Description):
Huzalok darabolását óránként ötdarabos mintával ellenőrizzük. Vizsgáljuk az adatok futását (egymásutániságát) és állapítsuk meg vajon a folyamat szabályozott-e?
Mintanagyság (Subgroup Size): 5

Ellenőrzőlista (Checklist)
A mérőrendszer validált?
Has the measurement system been validated?

Kimenet (Output)

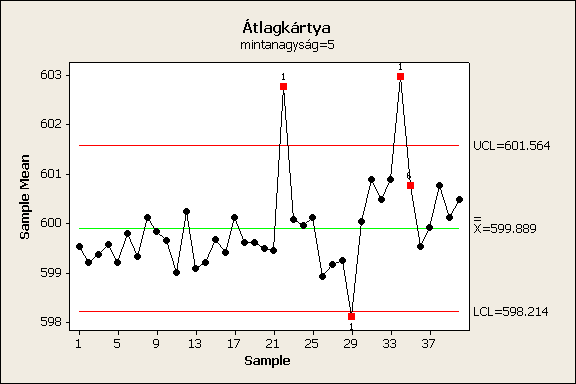

Grafikus értékelés (Átlag- terjedelemkárty vagy Átlag- szóráskártya)
Graphical (Xbar-R or Xbar-S Chart):

Következtetések (Conclusion)
Észrevételek (Observations):
Van-e rendellenes pont? Ha van, akkor hol és mi a rendellenesség?

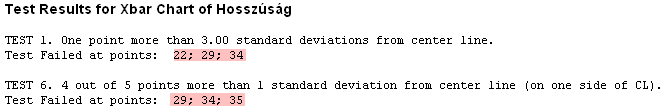

Rendellenes pontok:
1. Próba. Egy pont több mint 3 szórásnyira a középvonaltól.
A próba pozitív a következő sorszámú pontoknál: 22; 29; 34
6. Próba. 5-ből 4 pont több mint 1 szórásnyira a középvonaltól (ugyanazon oldalon)
A próba pozitív a következő sorszámú pontoknál: 29; 34; 35

Szabályozott-e a folyamat?
A folyamat - matematikai statisztika szempontjából - nem szabályozott!

Egyéb megjegyzés:
Két szakasz figyelhető meg: a 21. minta után a folyamat rosszabbodott.
